عدد VDI در فلزیاب یک شاخص عددی برای طبقهبندی و تشخیص پاسخ احتمالی هدف است. دستگاه پس از دریافت سیگنال برگشتی از هدف، دادههای آن را در مدار یا پردازشگر تحلیل میکند و نتیجه را بهصورت یک عدد، بازه عددی، صدا، حرکت آنتن یا تصویر نرمافزاری در اختیار اپراتور قرار میدهد.
VDI در اسناد قدیمی فلزیابهای White’s مخفف عبارت Visual Discrimination Indicator، به معنای «شاخص دیداری تفکیک»، است. در منابع فنی جدیدتر از عبارت Visual Display Indicator نیز استفاده شده است.
در فلزیابهای دارای صفحهنمایش، عدد VDI معمولاً به اپراتور نشان میدهد که هدف در کدام گروه احتمالی قرار گرفته است:
VDI نام قطعی فلز یا نتیجه آزمایشگاهی نیست. این عدد، نتیجه پردازش ویژگیهای سیگنال هدف است و اعتبار آن به نوع دستگاه، روش پردازش، فرکانس کاری، عمق، شکل هدف و شرایط زمین بستگی دارد.
VDI Scale یا جدول وی دی آی یا عدد VDI در فلزیاب مقیاسی عددی است که پاسخ اهداف مختلف را در بازههای مشخص قرار میدهد.

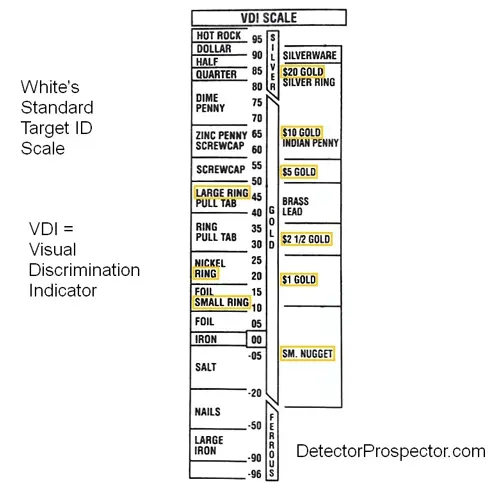

یکی از شناختهشدهترین نمونههای تاریخی، مقیاس شرکت White’s با محدودهای نزدیک به منفی ۹۵ تا مثبت ۹۵ است. در این مقیاس، اعداد منفی معمولاً برای اهداف آهنی، برخی مواد معدنی و پاسخهای مربوط به زمین در نظر گرفته میشوند و اعداد مثبت بیشتر به اهداف غیرآهنی اختصاص دارند.
جدول VDI یک استاندارد کاملاً یکسان برای تمام فلزیابها نیست. شرکتها ممکن است از محدودههای زیر استفاده کنند:
بنابراین عدد ۵۵ در یک دستگاه الزاماً دقیقاً همان مفهومی را ندارد که در یک دستگاه دیگر دارد. آنچه اهمیت دارد، ساختار جدول و نحوه پردازش سیگنال در همان سیستم است.
از اعلام وجود فلز تا تشخیص نوع هدف
فلزیابهای ابتدایی عمدتاً فقط وجود یک جسم رسانا یا آهنی را اعلام میکردند. اپراتور صدایی دریافت میکرد، اما اطلاعات دقیقی درباره نوع هدف نداشت.
در نسلهای بعدی، سازندگان از تفاوت پاسخ فلزات استفاده کردند. رسانایی، نفوذپذیری مغناطیسی، ابعاد، شکل، ضخامت و ساختار آلیاژی هدف بر سیگنال برگشتی اثر میگذارد. در نتیجه، آهن، طلا، آلومینیوم، مس و نقره الزاماً پاسخ یکسانی ایجاد نمیکنند.
تفکیک در ابتدا به شکل صوتی انجام میشد. بعضی اهداف صدای زیر، بعضی صدای بم و بعضی پاسخ شکسته تولید میکردند. سپس کنترلهایی مانند Discrimination یا DISC به دستگاهها اضافه شد تا گروهی از اهداف حذف یا پذیرفته شوند.
مرحله بعدی، نمایش پاسخ هدف روی عقربه یا صفحه درجهبندیشده بود. بهجای آنکه کاربر فقط صدا را بشنود، محل قرارگیری عقربه نیز گروه احتمالی هدف را نمایش میداد. این تحول، زمینه ورود VDI به فلزیابهای تجاری را فراهم کرد.

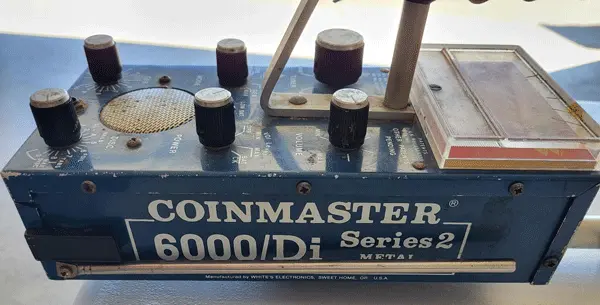

شرکت White’s Electronics یکی از مهمترین برندها در تاریخ تجاری VDI است. در دفترچه رسمی دستگاه Coinmaster 6000/Di Series 2، عبارت Visual Discrimination Indicator بهصراحت استفاده شده است.
عقربه این دستگاه، مستقل از تنظیم صوتی تفکیک، هویت احتمالی هدف را روی یک مقیاس دیداری نمایش میداد. White’s در دفترچههای بعدی نیز توضیح میدهد که VDI هویت «احتمالی» هدف را نشان میدهد و مقیاس دستگاه با اهداف و سکههای مشخص کالیبره شده است.
بنابراین، White’s را میتوان از نخستین و شناختهشدهترین شرکتهایی دانست که اصطلاح وی دی ای اسکال را بهصورت رسمی، تجاری و گسترده وارد صنعت فلزیاب کرد.
در نسلهای بعدی، نمایش عقربهای جای خود را به صفحههای دیجیتال و نمودارهای پیشرفته داد. در پتنتهای مرتبط با فلزیابهای فرکانسی، VDI بهعنوان نمایش عددی پاسخ فازی هدف معرفی شده است. این منابع توضیح میدهند که بسیاری از فلزیابهای حوزه فرکانس، نوع احتمالی هدف را بر اساس میزان تغییر فاز سیگنال دریافتی تعیین میکنند.
در نتیجه، تاریخچه VDI را میتوان در سه مرحله خلاصه کرد:
مواد مختلف در برابر میدانهای متغیر و فرکانسهای مختلف، پاسخ یکسانی ندارند. این تفاوت از چند ویژگی اصلی ناشی میشود:
الکترونهای بنیادی در مواد مختلف از نظر ماهیت یکساناند؛ اما آرایش الکترونی، ساختار اتمی، پیوندها، تعداد حاملهای آزاد و ساختمان ماده با یکدیگر متفاوت است. همین تفاوتها باعث میشود آلومینیوم، مس، طلا، آهن و نقره پاسخ فرکانسی و القایی یکسانی نداشته باشند.
پژوهشهای حوزه القای مغناطیسی نشان دادهاند که اجسام رسانا در فرکانسهای مختلف پاسخهای متفاوتی تولید میکنند و میتوان از وابستگی فرکانسی میدان ثانویه برای بررسی رسانایی و نفوذپذیری هدف استفاده کرد.
همچنین در [مطالعات طیفسنجی القای مغناطیسی]، ترکیب رسانایی، نفوذپذیری، شکل و اندازه هدف بهعنوان عواملی معرفی شدهاند که امضای قابلاندازهگیری جسم را میسازند. استفاده از چند فرکانس، اطلاعات بیشتری از هدف فراهم میکند و میتواند برای طبقهبندی فلزات غیرآهنی مورد استفاده قرار گیرد.
این اصل، پایه اصلی برتری سیستمهای فرکانسی در تفکیک تحلیلی است.
در این مقاله، منظور از سیستم مغناطیسی دستگاهی است که تصمیم اصلی خود را از تغییرات میدان برگشتی هدف، شدت سیگنال و اختلاف فاز محدود آن استخراج میکند.
در بسیاری از سیستمهای کوئلی، میدان مغناطیسی متغیری توسط کویل ایجاد میشود. با قرارگرفتن فلز در این میدان، جریانهای گردابی در جسم شکل میگیرند و میدان ثانویهای تولید میشود. گیرنده دستگاه این تغییر را اندازهگیری میکند.
مدار میتواند اطلاعاتی مانند موارد زیر را بررسی کند:
پردازشگر سپس نتیجه را در قالب عدد VDI نمایش میدهد.
[سیستم مغناطیسی] معمولاً اطلاعات محدودی از هدف دریافت میکند. هنگامی که تصمیمگیری عمدتاً بر اساس یک پاسخ غالب یا یک نقطه فازی انجام شود، چند هدف متفاوت ممکن است در یک بازه قرار بگیرند.
برای مثال:
حتی پتنتهای جدید فلزیاب تأکید میکنند که یک عدد غالب VDI ممکن است گمراهکننده باشد؛ زیرا بعضی اهداف مانند آهن، پاسخهای فازی پراکنده دارند که در یک نمودار کامل دیده میشوند، ولی در یک عدد منفرد پنهان میمانند.
پس ضعف اصلی VDI مغناطیسی، خود جدول نیست؛ بلکه محدود بودن اطلاعاتی است که برای تعیین جایگاه هدف روی جدول استفاده میشود.
با افزایش فاصله هدف، شدت میدان برگشتی کاهش پیدا میکند. در همین زمان، اثر زمین، مواد معدنی، نویز محیط و اجسام مجاور سهم بیشتری از سیگنال را تشکیل میدهند.
در نتیجه ممکن است:
در این شرایط، اپراتور معمولاً میان چند طبقه کلی مانند آهنی، غیرآهنی، رسانای پایین و رسانای بالا تصمیمگیری میکند.
این روش برای اعلام وجود هدف یا جداسازی اولیه آهن مناسب است، اما برای تشخیص دقیقتر اهداف نزدیک به یکدیگر محدودیت دارد.
در فلزیاب فرکانسی واقعی، وی دی ای فقط حاصل شدت یک میدان برگشتی نیست. سیستم، رفتار هدف را در ارتباط با فرکانس انتخابی، تغییر فاز، دامنه، ثبات، سطح پاسخ و تنظیمات تفکیک تحلیل میکند.
به زبان ساده، سیستم مغناطیسی ممکن است از هدف یک تصویر کلی دریافت کند، اما سیستم فرکانسی میتواند چند ویژگی از همان هدف را کنار یکدیگر قرار دهد.
فلزیابهای فرکانسی پیشرفته میتوانند موارد زیر را پردازش کنند:
[پتنتهای فلزیاب] نیز توضیح میدهند که استفاده از چند فرکانس، اطلاعات قابلدریافت از هدف را افزایش میدهد. این سیستمها میتوانند سیگنال دریافتی را به مؤلفههای فرکانسی جداگانه تقسیم و هر مؤلفه را در سختافزار یا نرمافزار پردازش کنند.
این یعنی سیستم فرکانسی بهجای یک پاسخ تکبعدی، به یک الگوی چندپارامتری دسترسی دارد.
۱. فلز فقط با یک شدت میدان سنجیده نمیشود
در سیستمهای سادهتر، ممکن است دو هدف متفاوت میدان برگشتی تقریباً مشابهی ایجاد کنند. اگر دستگاه فقط شدت یا یک نقطه فاز را بررسی کند، هر دو هدف در یک طبقه قرار میگیرند.
اما پاسخ همان دو هدف در فرکانسهای مختلف الزاماً یکسان باقی نمیماند. تغییر فرکانس میتواند تفاوت میان رسانایی، نفوذپذیری و مسیر جریانهای گردابی را آشکارتر کند.
به همین علت، تحلیل فرکانسی توان جداسازی بیشتری نسبت به یک اندازهگیری منفرد دارد.
۲. سیستم فرکانسی اطلاعات بیشتری از هدف دریافت میکند
فرض کنیم یک سیستم مغناطیسی از هدف فقط سه داده اصلی دریافت کند:
در مقابل، یک سیستم فرکانسی میتواند علاوه بر این موارد، تغییرات پاسخ در فرکانس، تنظیم انتخابی، سطح سیگنال و نتیجه فیلترها را نیز در نظر بگیرد.
هرچه تعداد دادههای مستقل و معتبر بیشتر باشد، امکان مقایسه و طبقهبندی دقیقتر نیز افزایش مییابد.
در [تحقیقات طیفسنجی القایی] نیز از پاسخ چندفرکانسی برای تشخیص و طبقهبندی فلزاتی مانند مس، آلومینیوم و برنج استفاده شده است. این کاربرد علمی نشان میدهد که امضای فرکانسی میتواند اطلاعات بیشتری از یک تشخیص صرفاً آهنی یا غیرآهنی فراهم کند.
۳. اپراتور میتواند محدوده هدف را تغییر دهد

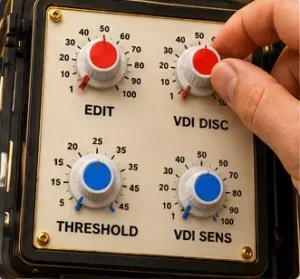

یکی از مزیتهای مهم سیستم فرکانسی دارای VDI EDIT آن است که اپراتور مجبور نیست فقط خروجی ثابت دستگاه را قبول کند.
او میتواند:
این امکان، وی دی ای را از یک نمایشگر ساده به یک ابزار فعال برای آزمایش هدف تبدیل میکند.
در سیستمهای معرفیشده توسط پیشتاز رادار، VDI EDIT محدوده اصلی هدف را بر اساس جدول VDI تعیین میکند و VDI DISC بهعنوان تنظیم مکمل برای تثبیت، تقویت و بهینهسازی همان انتخاب به کار میرود.
۴. تنظیم EDIT محدوده هدف را باریکتر میکند
یکی از مشکلات سیستمهای مغناطیسی، باز بودن محدودههای تفکیک است. برای مثال، طلا، آلومینیوم و زبانه قوطی ممکن است همگی در یک بازه کلی قرار بگیرند.
در سیستم فرکانسی، اپراتور میتواند بهجای پذیرش کل بازه، یک عدد یا محدوده محدودتر را انتخاب کند.
برای مثال، میتوان تنظیمات را در چند مرحله بررسی کرد:
اگر هدف در یک مقدار مشخص واکنش قویتر و پایدارتر داشته باشد، اطلاعات بیشتری درباره محدوده فرکانسی آن به دست میآید.
در این حالت، اپراتور فقط نمیپرسد «آهنی است یا غیرآهنی؟» بلکه بررسی میکند «در کدام محدوده دقیقتر، پایدارتر و قابلتکرارتر است؟»
۵. VDI DISC نتیجه انتخاب را کنترل میکند
EDIT انتخاب اولیه را انجام میدهد؛ اما [VDI DISC] میتواند پاسخ همان هدف را در برابر شرایط زمین کنترل کند.
بر اساس ساختار تنظیمات پیشتاز رادار:
این قابلیت به اپراتور اجازه میدهد یک هدف را در شرایط مختلف آزمایش کند؛ قابلیتی که در یک VDI ساده و ثابت وجود ندارد.
۶. THRESHOLD اندازه و سطح پاسخ را وارد تحلیل میکند
دو هدف مختلف ممکن است عدد وی دی ای نزدیک داشته باشند، اما حجم و سطح پاسخ آنها یکسان نباشد.
برای مثال:
THRESHOLD به اپراتور کمک میکند سطح پذیرش سیگنال را تغییر دهد و بررسی کند پاسخ هدف در چه آستانهای ظاهر یا حذف میشود.
هنگامی که EDIT، VDI DISC و THRESHOLD با یکدیگر استفاده شوند، اپراتور سه سؤال جداگانه از هدف میپرسد:
همین تحلیل چندمرحلهای، یکی از دلایل مهم برتری سیستم فرکانسی است.
| ویژگی | سیستم مغناطیسی | سیستم فرکانسی |
| مبنای اصلی تشخیص | شدت میدان برگشتی و اختلاف فاز محدود | پاسخ فرکانسی، فاز، دامنه و تنظیمات چندگانه |
| نوع طبقهبندی | کلیتر | جزئیتر و قابل تنظیم |
| جداسازی آهنی و غیرآهنی | مناسب | مناسب و قابل فیلتر |
| جداسازی فلزات غیرآهنی نزدیک | محدودتر | دقیقتر با تحلیل چندمرحلهای |
| قابلیت تغییر عدد هدف | محدود یا غیرقابل تنظیم | قابل تنظیم از طریق EDIT |
| کنترل پاسخ زمین | وابسته به بالانس و DISC | قابل مدیریت با DISC، THRESHOLD و فیلترها |
| بررسی حجم هدف | محدود | قابل تحلیل با THRESHOLD و خروجی تصویری |
| امکان آزمایش هدف در چند تنظیم | کمتر | بیشتر |
| خروجی | صدا، عدد یا نماد | عدد، آنتن، نمودار، رنگ و تصویر |
| وابستگی به یک عدد VDI | زیادتر | کمتر؛ تحلیل ترکیبی انجام میشود |
| ارزش برای تفکیک حرفهای | طبقهبندی اولیه | شناسایی و تفکیک تحلیلی |
برتری فلزیاب فرکانسی فقط یک ادعای تبلیغاتی نیست؛ بلکه از تفاوت معماری اندازهگیری و پردازش ناشی میشود.
یک سیستم هرچه ویژگیهای مستقل بیشتری از هدف دریافت کند، امکان بیشتری برای تشخیص تفاوت میان دو جسم نزدیک به هم دارد.
سیستم مغناطیسی ساده ممکن است دو فلز را در یک بازه قرار دهد، زیرا پاسخ غالب آنها مشابه است. سیستم فرکانسی میتواند بررسی کند که:
بنابراین، سیستم فرکانسی یک هدف را از چند مسیر مستقل کنترل میکند.
نتیجه روشن است: در مأموریتی که هدف اصلی آن تفکیک فلزات، انتخاب یک محدوده مشخص، حذف منابع مزاحم و تحلیل حرفهای هدف است، فلزیاب فرکانسی دارای تنظیمات واقعی EDIT، VDI DISC و THRESHOLD برتری ساختاری و عملی آشکاری نسبت به یک سیستم مغناطیسی با VDI ثابت دارد.
این برتری به دلیل بزرگتر بودن عدد، شکل ظاهری دستگاه یا تبلیغات نیست؛ بلکه به دلیل اطلاعات بیشتر، کنترل بیشتر و امکان آزمایش دقیقتر هدف است.

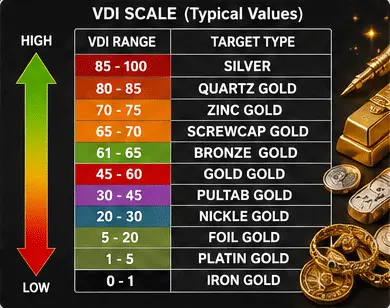

جدول زیر یک راهنمای عمومی بر اساس مقیاس شناختهشده منفی ۹۵ تا مثبت ۹۵ است. عدد دقیق هر هدف باید با جدول دستگاه و تست واقعی بررسی شود.
| محدوده VDI | هدف احتمالی | تحلیل عمومی |
| ۹۵- تا ۵۰- | آهن بزرگ و منابع فرومغناطیس قوی | پاسخ منفی شدید و گسترده |
| ۵۰- تا ۲۰- | میخ، آهن زنگزده و مواد معدنی | امکان پراکندگی و نوسان عدد |
| ۲۰- تا ۵- | نمک، زمین و پاسخهای ضعیف | نیازمند تنظیم زمین |
| ۵- تا ۵+ | آهن کوچک و محدوده انتقال | ناحیه حساس میان آهنی و غیرآهنی |
| ۵+ تا ۱۵+ | فویل و طلای بسیار کوچک | همپوشانی زیاد |
| ۱۵+ تا ۲۵+ | حلقه کوچک، نیکل و طلای سبک | نیازمند بررسی پایداری |
| ۲۵+ تا ۴۰+ | حلقه طلا، نیکل و زبانه قوطی | محدوده مهم طلا و آلومینیوم |
| ۴۰+ تا ۵۵+ | حلقه بزرگ، سرب، برنج و آلومینیوم | مناسب برای بررسی با EDIT |
| ۵۵+ تا ۶۵+ | برنج، سرب، روی و رساناهای متوسط | پاسخ قویتر و پایدارتر |
| ۶۵+ تا ۷۵+ | مس، برنج و بعضی سکهها | رسانایی متوسط رو به بالا |
| ۷۵+ تا ۸۵+ | مس، برنز و نقره | پاسخ با رسانایی بالا |
| ۸۵+ تا ۹۵+ | نقره و رساناهای بسیار قوی | امکان خطای آهن بزرگ نیز وجود دارد |
در سیستم مغناطیسی، جدول بیشتر برای نمایش گروه احتمالی هدف استفاده میشود؛ اما در سیستم فرکانسی، اپراتور میتواند همان جدول را بهعنوان یک ابزار تنظیم به کار ببرد.
تفاوت مهم اینجاست:
در سیستم مغناطیسی، دستگاه عدد را اعلام میکند؛ در سیستم فرکانسی، اپراتور عدد را انتخاب، تغییر، آزمایش و تحلیل میکند.
همین تفاوت، وی دی ای فرکانسی را از یک نمایشگر ساده به یک سامانه حرفهای تفکیک تبدیل میکند.
طلا یک عدد ثابت جهانی ندارد.
عدد VDI طلا به عوامل زیر بستگی دارد:
برای مثال:
مزیت فلزیاب فرکانسی این است که اپراتور مجبور نیست تنها به یک عدد اعتماد کند. او میتواند عدد را تغییر دهد، پاسخ را در چند مرحله کنترل کند و با EDIT، DISC و THRESHOLD محدوده هدف را محدودتر سازد.
در [سیستم آنتنی فرکانسی]، اپراتور ابتدا محدوده هدف را انتخاب میکند. مدار، سیگنال مرتبط با تنظیم انتخابشده را تولید یا پردازش میکند و نتیجه در رفتار خروجی آنتنی مشاهده میشود.
در این سیستم، تحلیل حرفهای باید بر پایه موارد زیر انجام شود:
اگر یک پاسخ فقط در یک تنظیم ظاهر شود و با کوچکترین تغییر از بین برود، اعتبار آن کمتر است. اما اگر هدف در یک محدوده محدود، بهصورت پایدار و تکرارپذیر واکنش نشان دهد، ارزش تحلیلی آن افزایش پیدا میکند.

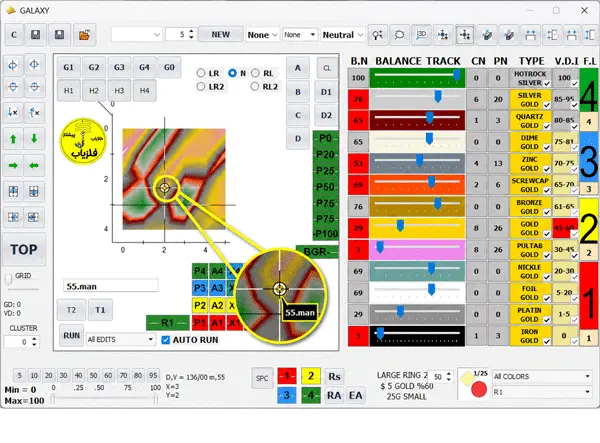

در سیستم تصویری، اطلاعات پردازششده میتوانند به نرمافزار منتقل شوند و به شکل موارد زیر نمایش داده شوند:
در نرمافزارهایی مانند [Color Pro]، رنگها کدهای تصویری حاصل از دادههای پردازششده هستند. اپراتور میتواند کد رنگ، شدت، شکل لکه، حجم، مرکز و ثبات تصویر را با مقدار VDI مقایسه کند.
مزیت سیستم تصویری فرکانسی آن است که نتیجه فقط یک عدد نیست. برای مثال، دو هدف ممکن است VDI نزدیک داشته باشند، اما:
ترکیب VDI با تحلیل تصویری، امکان تصمیمگیری دقیقتری نسبت به مشاهده یک عدد منفرد فراهم میکند.

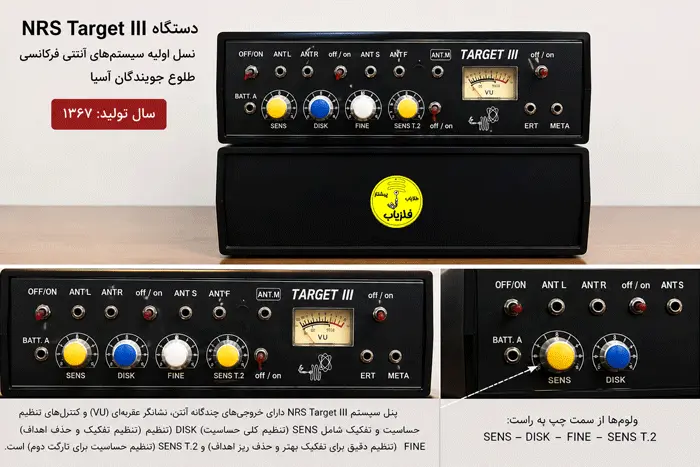

فعالیتهای اولیه آسیا جاوید و جویندگان آسیا
بر اساس آرشیو داخلی مجموعه، مسیر فعالیت سیستمهای آنتنی فرکانسی ابتدا با مجموعه آسیا جاوید آغاز شد و سپس در ساختار جویندگان آسیا و [طلوع جویندگان آسیا] ادامه پیدا کرد.
مطابق اسناد و دستگاههای موجود در آرشیو شرکت، فعالیت در زمینه سیستمهای آنتنی فرکانسی و تنظیمات تفکیک به اواخر دهه ۱۳۶۰ و ابتدای دهه ۱۳۷۰ بازمیگردد.
بر اساس آرشیو فنی و دستگاههای باقیمانده مجموعه، سیستمهای آنتنی فرکانسی دارای تنظیمات انتخاب و تفکیک هدف از اواخر دهه ۱۳۶۰ و اوایل دهه ۱۳۷۰ در مجموعه آسیا جاوید و جویندگان آسیا طراحی و ارائه شدهاند.

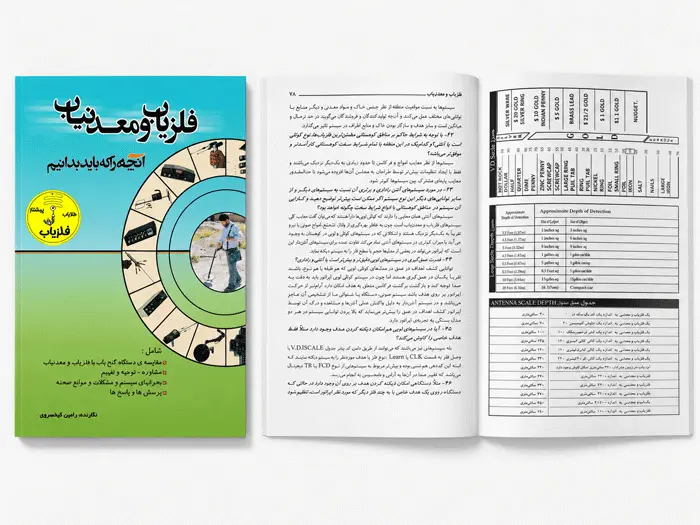

یکی از مهمترین اسناد مکتوب درباره VDI در ایران، کتاب:
فلزیاب و معدنیاب؛ آنچه را که باید بدانیم
نویسنده: رامین کیخسروی
ناشر: سبا
چاپ اول: سال ۱۳۸۶
است.
اطلاعات خانه کتاب نیز انتشار چاپ اول این اثر در سال ۱۳۸۶ و کتاب بعدی نویسنده با عنوان «رادارهای زمینی دستی» در سال ۱۳۸۹ را تأیید میکند.
در صفحه ارائهشده از کتاب سال ۱۳۸۶، عبارت V.D.I SCALE بهصورت مستقیم دیده میشود. نویسنده توضیح میدهد که بعضی سیستمها میتوانند با واردکردن کد بر اساس جدول VDI یا با استفاده از بخش Learn، نوع هدف موردنظر را انتخاب کنند.
اهمیت این سند در چند نکته است:
پس میتوان گفت:
رامین کیخسروی از نخستین نویسندگان و پژوهشگران ایرانی است که کاربرد VDI Scale در انتخاب، کددهی و تفکیک هدف را در یک کتاب تخصصی فارسی توضیح داده است.
تنظیمات EDIT یا VDI DISC برای انتخاب و تفکیک محدوده احتمالی هدف استفاده میشوند. مقادیر این جدول عمومی هستند و با تغییر تنظیمات ابعاد هدف یا IND SIZE میتوان فلزات، مواد آلیاژی و ترکیبات مختلف را در هر طبقه دقیقتر بررسی کرد.
| عدد VDI | فلز یا هدف احتمالی | توضیحات |
| ۰ | آهن | اهداف آهنی و منابع فرومغناطیسی |
| ۵ | طلای سفید، پلاتین یا پلاتینیوم | فلزات سفید و آلیاژهای دارای پلاتین |
| ۱۰ | آلومینیوم با ابعاد کوچک | قطعات کوچک و کمحجم آلومینیومی |
| ۱۵ | آلومینیوم با ابعاد متوسط | قطعات آلومینیومی با اندازه متوسط |
| ۲۰ | آلومینیوم با ابعاد بزرگ | قطعات بزرگتر آلومینیومی |
| ۲۰ | نیکل با ابعاد کوچک | امکان همپوشانی با آلومینیوم بزرگ وجود دارد |
| ۲۵ | نیکل با ابعاد متوسط | قطعات نیکل با اندازه متوسط |
| ۳۰ | نیکل با ابعاد بزرگ | قطعات بزرگ نیکل یا آلیاژهای نزدیک |
| ۳۵ | آلیاژ پلاتین، آهن، آلومینیوم و نیکل | محدوده مربوط به ترکیبات چندفلزی |
| ۴۰ | آلیاژ طلا، مس، قلع و روی | ترکیبات طلا با فلزات پایه |
| ۴۵ | آلیاژ طلا، نقره، روی و مس | ترکیبات طلا و نقره با فلزات همراه |
| ۵۰ | طلا و مس | طلای آلیاژشده با مس |
| ۵۵ | طلا با خلوص بالا | محدوده عمومی مورد استفاده برای طلای با عیار بالا |
| ۶۰ | برنز، قلع، مس و غیرفلزات | پاسخهای ترکیبی و برخی منابع غیرفلزی |
| ۶۵ | طلا با خلوص پایین | طلای آلیاژی با درصد بیشتر فلزات همراه |
| ۷۰ | روی | فلز روی یا آلیاژهای نزدیک به آن |
| ۷۵ | مس یا ترکیب طلا، مس، روی، قلع و آلومینیوم | رساناهای متوسط رو به بالا |
| ۸۰ | مس و نیکل یا ترکیب نقره، نیکل، آلومینیوم و طلا | فلزات و آلیاژهای دارای رسانایی بالا |
| ۸۵ | ترکیب نقره، مس، روی، قلع، نیکل، برنز، طلا و جیوه | آلیاژهای پیچیده و چندعنصری |
| ۹۰ | نقره با عیار پایین | نقره آلیاژی یا دارای ناخالصی بیشتر |
| ۹۵ | نقره با خلوص بالا | نقره با رسانایی و خلوص بیشتر |
| ۱۰۰ | حفره، فضای خالی یا صخره داغ | پاسخ احتمالی خلأ، منابع غیرفلزی یا مواد معدنی شدید |
نکته مهم
عدد VDI در فلزیاب یک مقدار عمومی برای طبقهبندی پاسخ هدف است و ممکن است با توجه به ابعاد هدف، تنظیم IND SIZE، عمق، شکل، خلوص، ترکیب آلیاژی، شرایط زمین، EDIT، VDI DISC و THRESHOLD تغییر کند. بنابراین نتیجه نهایی باید با پایداری سیگنال و تنظیمات مکمل دستگاه بررسی شود.
با توسعه مدارهای دیجیتال و نرمافزارهای پردازش، تنظیمات VDI از سیستمهای آنتنی به سیستمهای تصویری فرکانسی نیز منتقل شد.
بر اساس آرشیو مجموعه، این روند از دهه ۱۳۹۰ شمسی با توسعه سیستمهای تصویری و نرمافزارهای تحلیل رنگی گسترش پیدا کرد.
روند تاریخی VDI در مجموعه را میتوان به این صورت خلاصه کرد:

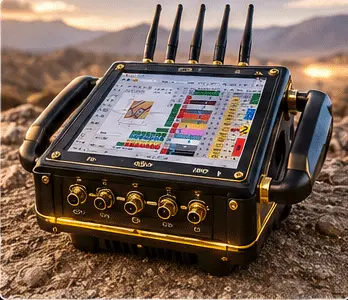

قرارگرفتن عبارت Frequency یا VDI روی پنل دستگاه بهتنهایی کافی نیست.
در یک سیستم فرکانسی واقعی باید بتوان اثر تنظیمات را بهصورت عملی مشاهده کرد:
برتری سیستم فرکانسی از اسم دستگاه نمیآید؛ از معماری صحیح، مدار واقعی، پردازش معتبر و تنظیمات مؤثر ناشی میشود.
عدد VDI در فلزیاب ابتدا بهعنوان یک شاخص دیداری برای نمایش هویت احتمالی هدف وارد فلزیابهای تجاری شد. شرکت White’s نقش مهمی در فراگیرشدن این اصطلاح داشت و مقیاسهای عددی مانند منفی ۹۵ تا مثبت ۹۵ را در دستگاههای خود به کار برد.
در سیستم مغناطیسی، VDI معمولاً بر پایه شدت و اختلاف فاز میدان برگشتی ساخته میشود. این روش برای طبقهبندی اولیه آهنی و غیرآهنی مفید است؛ اما در جداسازی فلزاتی که پاسخ نزدیک دارند، با محدودیت مواجه میشود.
در سیستم فرکانسی، هدف فقط با یک پاسخ کلی سنجیده نمیشود. فرکانس، فاز، دامنه، پایداری، EDIT، VDI DISC، THRESHOLD و خروجی نرمافزاری میتوانند همزمان وارد تحلیل شوند.
به همین دلیل، [فلزیاب فرکانسی واقعی] سه برتری بنیادی دارد:
بنابراین در حوزه تشخیص و تفکیک فلزات، سیستم فرکانسی دارای VDI قابل تنظیم، EDIT، VDI DISC و THRESHOLD، از نظر معماری و توان تحلیل، برتری روشن و اساسی نسبت به سیستم مغناطیسی دارای VDI ثابت دارد.
عدد VDI در فلزیاب مغناطیسی بیشتر یک «عدد اعلامشده» است؛ اما در سیستم فرکانسی به یک ابزار انتخاب، آزمایش، تفکیک و تحلیل هدف تبدیل میشود.
VDI عددی است که جایگاه احتمالی هدف را روی جدول تفکیک نشان میدهد.
این عدد از پردازش سیگنال برگشتی هدف به دست میآید.
VDI مخفف
Visual Discrimination Indicator
به معنای شاخص دیداری تفکیک است.
White’s Electronics از نخستین و شناختهشدهترین شرکتهایی است که
اصطلاح VDI را بهصورت رسمی در فلزیابهای تجاری خود استفاده کرد.
خیر. محدوده اعداد و روش محاسبه VDI میان برندها، مدلها، فرکانسهای
کاری و الگوریتمهای پردازشی مختلف تفاوت دارد.
زیرا سیستم فرکانسی میتواند علاوه بر شدت و فاز سیگنال، رفتار فرکانسی
هدف، تنظیم EDIT، مقدار VDI DISC، آستانه THRESHOLD و میزان پایداری
پاسخ را بررسی کند.
در سیستمهای فرکانسی مورد بحث، عدد 55 بهعنوان مقدار عمومی برای شناسایی طلا با عیار 18 تا 24 استفاده میشود.
VDI جایگاه پاسخ هدف روی جدول تفکیک است. EDIT تنظیمی است که به
اپراتور اجازه میدهد عدد یا محدوده موردنظر را روی جدول VDI انتخاب و
آزمایش کند.
VDI DISC مکمل EDIT است و برای کنترل، تثبیت و فیلترکردن پاسخ محدوده
انتخابشده به کار میرود.
THRESHOLD سطح پذیرش سیگنال را تنظیم میکند و به بررسی شدت، حجم،
پایداری و اعتبار پاسخ هدف کمک میکند.
برای تفکیک دقیقتر، انتخاب هدف، حذف محدودههای مزاحم و تحلیل
چندمرحلهای، سیستم فرکانسی واقعی برتری ساختاری دارد. کیفیت نهایی به
طراحی مدار، الگوریتم پردازش، تنظیم صحیح دستگاه و تجربه اپراتور نیز
وابسته است.
